Projeto de sprinklers para indústrias e centros logísticos

Indústrias, centros de distribuição e grandes depósitos apresentam condições específicas de risco devido à quantidade de materiais armazenados, à altura das edificações, aos processos produtivos e à presença de embalagens e produtos combustíveis.

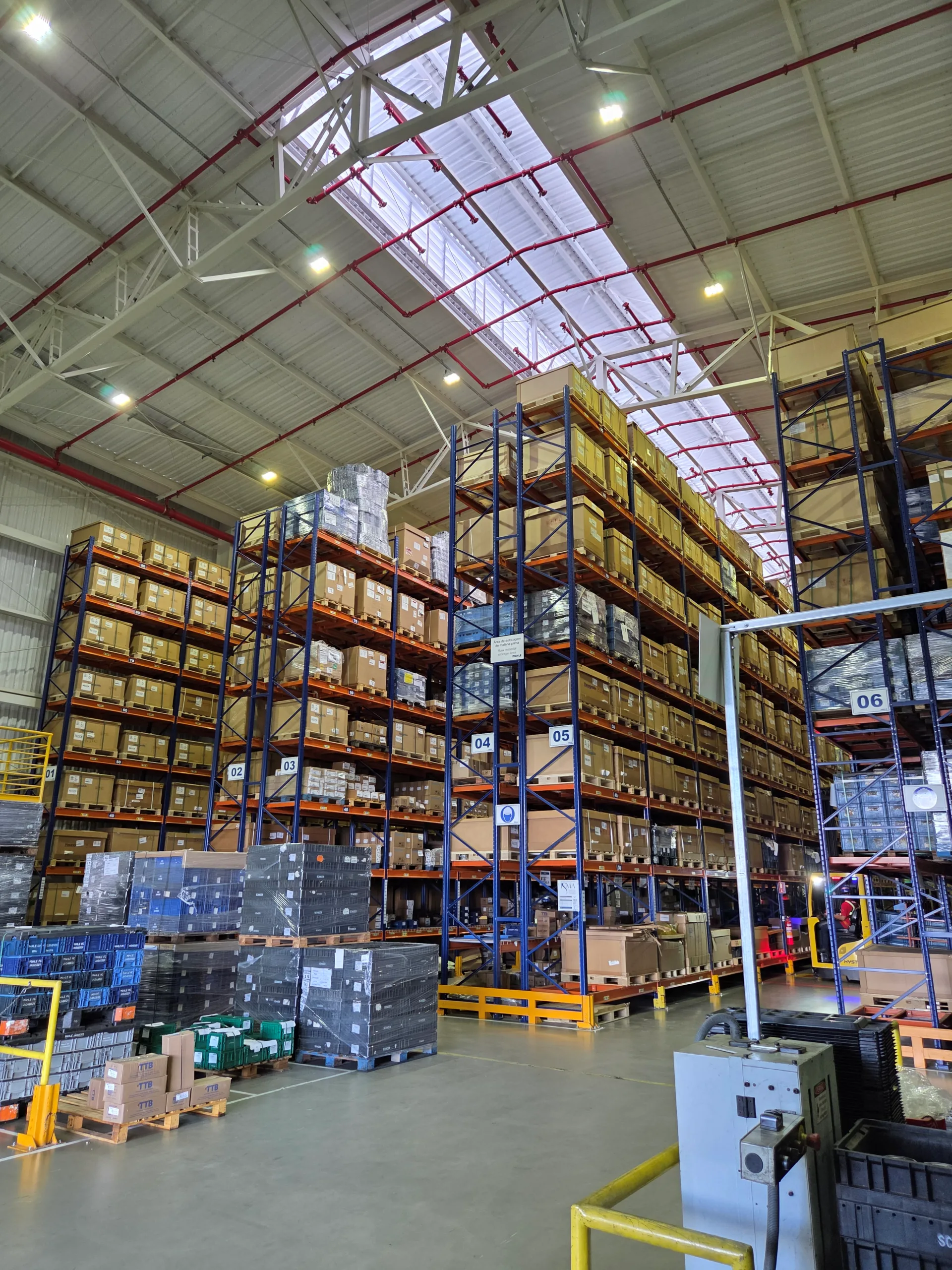

Figura 1: Centro logístico protegido por sistema de sprinklers.

Nesses empreendimentos, o sistema de sprinklers pode ser uma das principais medidas de proteção contra incêndio. Entretanto, sua eficiência depende de um projeto elaborado de acordo com as características reais da operação.

Projetar sprinklers não consiste apenas em distribuir chuveiros automáticos pelo teto. É necessário classificar corretamente o risco, analisar o armazenamento, realizar o cálculo hidráulico e dimensionar a reserva e a bomba de incêndio.

O que deve ser analisado no projeto?

O ponto de partida é conhecer a atividade desenvolvida e os materiais existentes na edificação. Em centros logísticos e depósitos, devem ser avaliados principalmente:

• Tipo de mercadoria e combustibilidade das embalagens;
• Utilização de pallets de madeira ou plástico;
• Presença de plásticos, pneus, aerossóis ou líquidos inflamáveis;
• Altura máxima do armazenamento e configuração dos porta-paletes;
• Altura da cobertura, corredores e espaços livres entre os racks;
• Obstruções provocadas por estruturas, dutos, esteiras e instalações.

Essas informações influenciam a escolha dos sprinklers, o método de dimensionamento, a área de operação e as características do abastecimento de água. Por isso, dois galpões com a mesma área construída podem necessitar de sistemas completamente diferentes.

Sprinklers no teto ou também nos porta-paletes?

Dependendo da mercadoria, da altura e da configuração do armazenamento, a proteção instalada somente no teto pode não ser suficiente. Nessas situações, o projeto pode exigir sprinklers intermediários instalados nos porta-paletes, conhecidos como sprinklers in-rack.

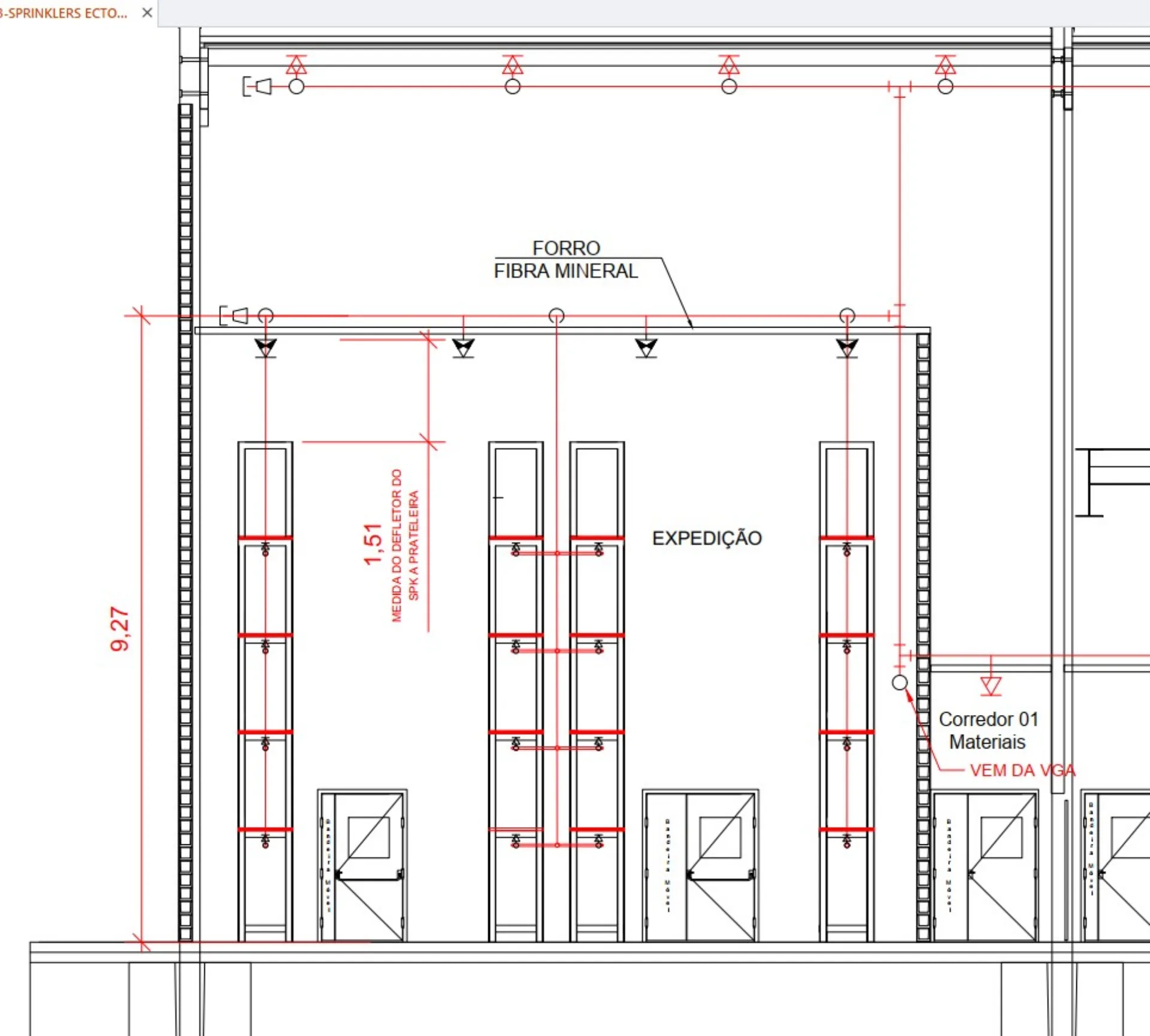

Figura 2: Exemplo de compatibilização da rede com os porta-paletes.

Em determinadas aplicações, também podem ser utilizados sprinklers de resposta e descarga específicas, como os sistemas baseados em tecnologia ESFR. Porém, essa solução possui limites relacionados ao tipo de mercadoria, altura, cobertura, obstruções e disponibilidade de água. Portanto, o ESFR não deve ser adotado como solução automática para qualquer centro logístico.

Como funciona o cálculo hidráulico?

O cálculo hidráulico verifica se o sistema consegue fornecer vazão e pressão adequadas aos sprinklers localizados na região mais desfavorável da rede. O dimensionamento considera:

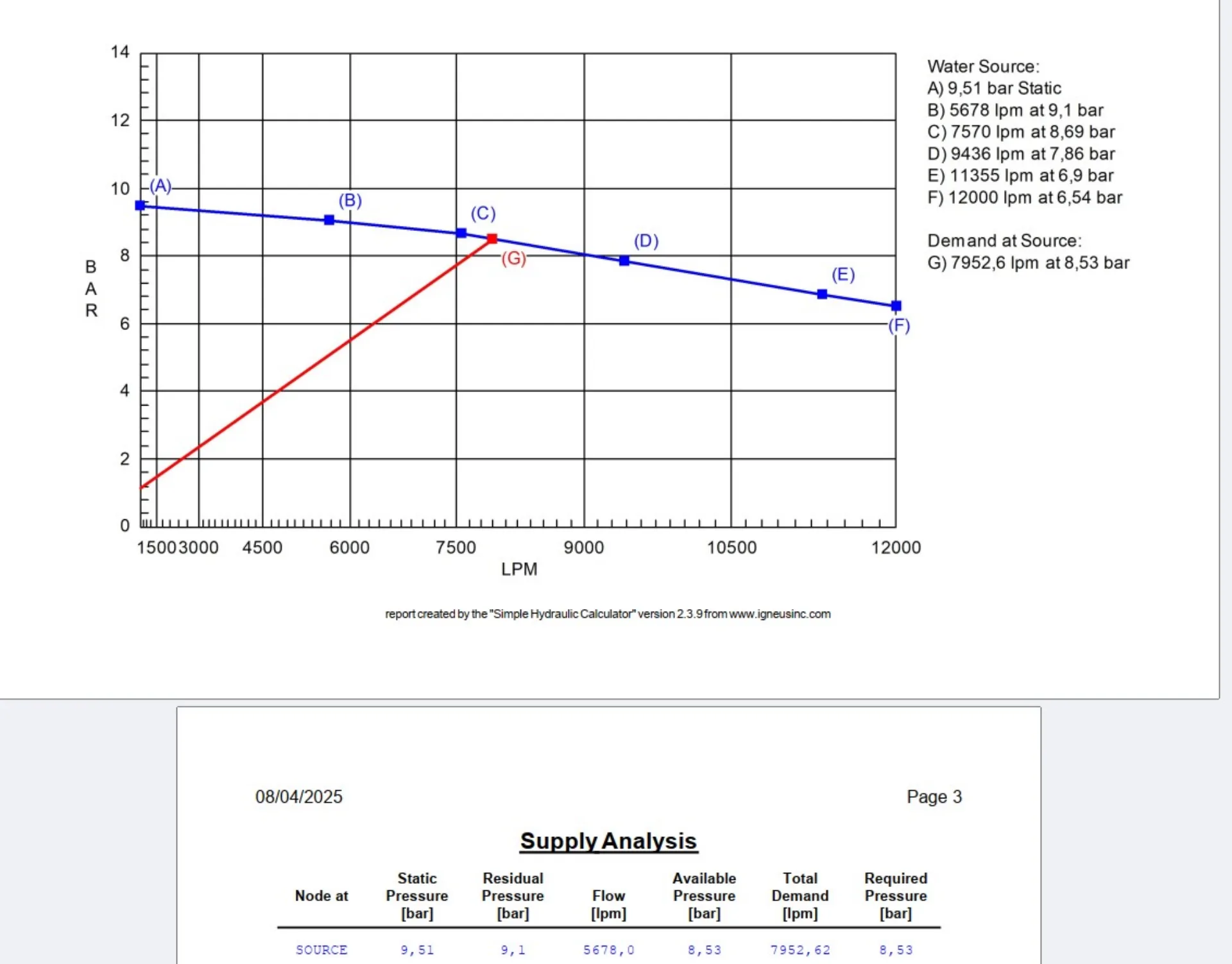

Figura 3: Curva de abastecimento e demanda obtida no cálculo hidráulico

• Área de operação e quantidade de sprinklers calculados;
• Critério de descarga e fator K dos sprinklers;
• Perdas de carga em tubulações, conexões e válvulas;
• Desníveis da instalação;
• Pressão, vazão e características da bomba de incêndio.

Ponto importante: a vazão não é determinada simplesmente pela área total do galpão. O cálculo considera uma área provável de operação e as condições hidráulicas reais da rede.

Com os resultados, são definidos os diâmetros das tubulações, a demanda de água, a bomba e o volume da reserva de incêndio.

Reserva de incêndio e casa de bombas

A reserva deve garantir o fornecimento de água durante o período estabelecido pelos critérios técnicos aplicáveis. Seu volume depende da demanda hidráulica calculada e da autonomia exigida para o sistema.

A bomba de incêndio também não deve ser escolhida somente pela vazão nominal. É necessário analisar sua curva de desempenho, pressão máxima, ponto de operação e condições de sucção. Quando hidrantes e sprinklers utilizam o mesmo abastecimento, o projeto deve verificar as demandas simultâneas previstas para os dois sistemas.

A importância da compatibilização

A rede de sprinklers precisa ser compatibilizada com a estrutura metálica, dutos de climatização, luminárias, eletrocalhas, esteiras, equipamentos industriais e porta-paletes. Essa análise reduz interferências, alterações durante a obra e custos adicionais de instalação.

O projeto também deve registrar os limites de armazenamento permitidos. Mudanças na mercadoria, nas embalagens, na altura dos racks ou no layout podem exigir uma nova avaliação do sistema.

Projeto para aprovação e projeto executivo

O projeto apresentado ao Corpo de Bombeiros demonstra o atendimento às medidas de segurança exigidas para a edificação. Já o projeto executivo deve possuir informações suficientes para orientar a compra dos equipamentos e a instalação do sistema, incluindo plantas, cortes, detalhes, isométricos, especificações e memória de cálculo hidráulico.

Em indústrias e grandes centros logísticos, definir corretamente o escopo evita que a instalação seja executada com informações incompletas.

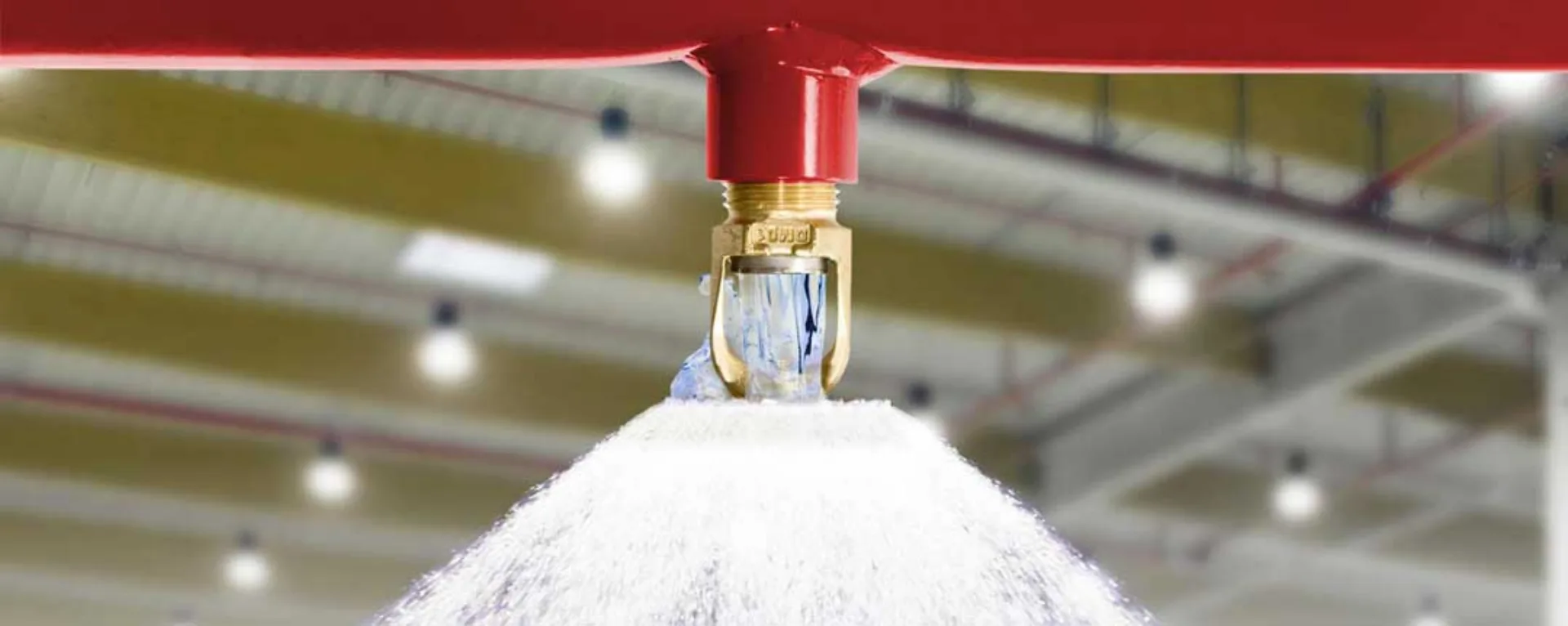

Figura 4: Sprinkler em funcionamento

Normas e critérios técnicos

No Estado de São Paulo, o projeto deve observar o Regulamento de Segurança Contra Incêndio, as Instruções Técnicas vigentes do Corpo de Bombeiros e as normas técnicas aplicáveis, incluindo a ABNT NBR 10897.

Conforme as exigências da seguradora ou os padrões corporativos do empreendimento, também podem ser adotadas referências internacionais, como a NFPA 13 e as Data Sheets da FM Global, além de critérios específicos de gerenciamento de riscos. As normas e os critérios aplicáveis devem ser definidos no início do projeto e utilizados de forma consistente, evitando a combinação inadequada de requisitos provenientes de diferentes referências.

Projeto especializado reduz riscos e retrabalhos

Um sistema de sprinklers eficiente começa pela compreensão do risco real da operação. A classificação inadequada do armazenamento ou a escolha antecipada de bombas e equipamentos pode resultar em um sistema incompatível com a edificação.

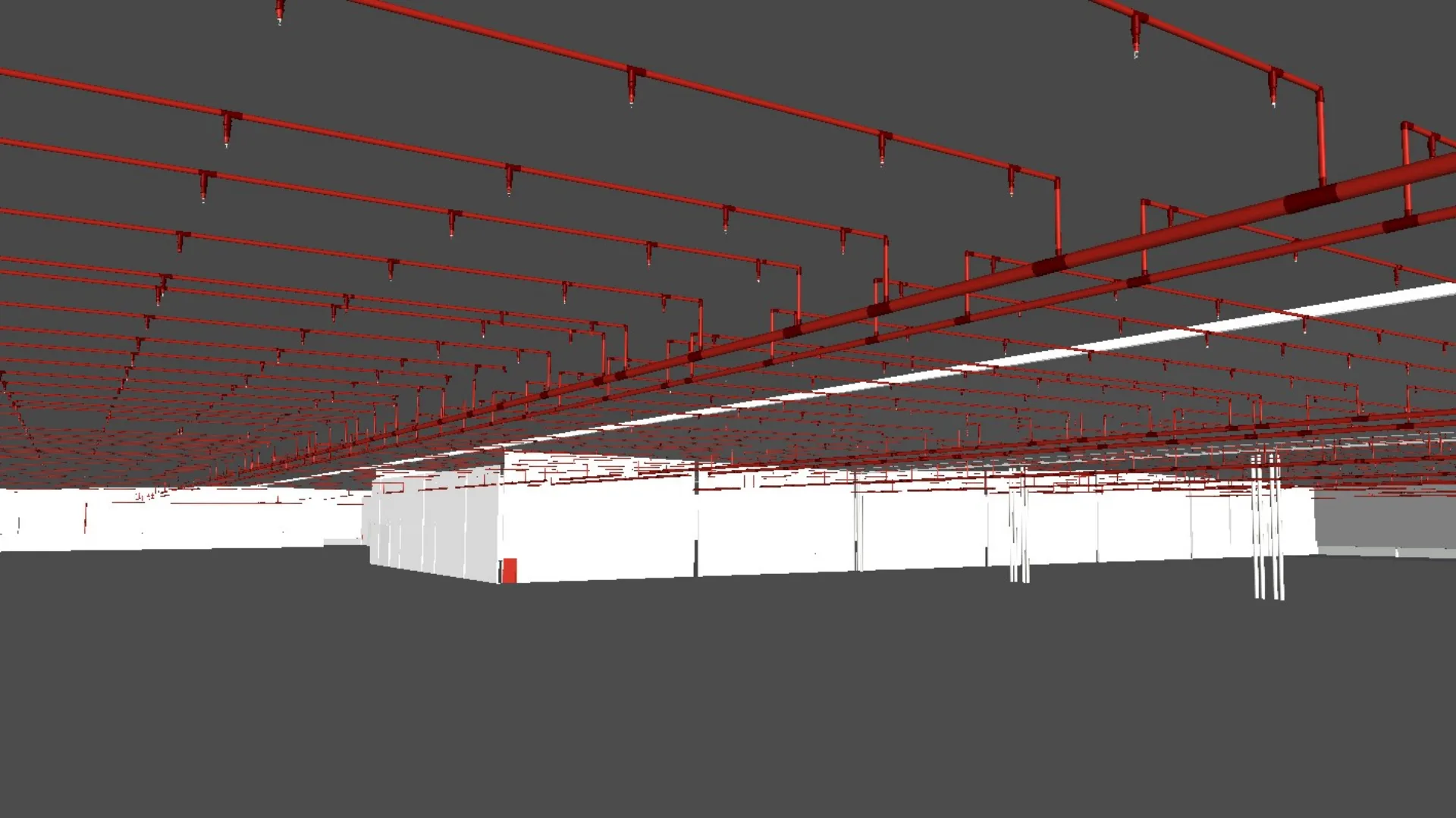

Figura 5: Modelo tridimensional da rede de sprinklers.

A Evolueng Engenharia desenvolve projetos de sprinklers para indústrias, centros logísticos, depósitos e edificações de maior complexidade, incluindo análise do risco, distribuição dos sprinklers, cálculo hidráulico, dimensionamento de tubulações, definição de bomba e reserva de incêndio, compatibilização e elaboração de projeto executivo.

Para uma avaliação inicial, é importante informar a localização e a área da edificação, a atividade desenvolvida, os produtos armazenados, a altura dos racks e a existência de projeto ou sistema instalado.

Solicite uma avaliação técnica: entre em contato com a Evolueng Engenharia para avaliar as necessidades de proteção da sua indústria ou centro logístico.
